大理石划线平台支架上面的辅助支撑点的作用

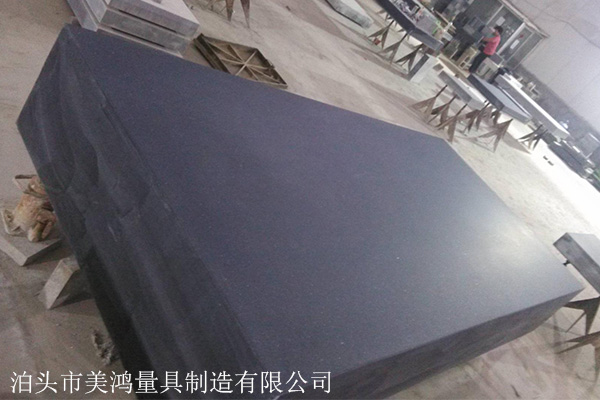

大理石划线平台在加工、检定和使用中都需要使用支架来支撑。支架的大小和支撑点的数量也要根据花岗石划线平台的规格型号来确定的。像这种用来支撑0级花岗石划线平台的支架,不是任何的架子都可以的,是有一定的要求的。
大理石平台支架一般是有5个支撑点的,在这当中包括3个主支撑点和2个辅助支撑点,也可以根据实际需求设计主支撑点和辅助支撑点的数量。在这当中主支撑点是大理石平台与支架接触时,用作主要支撑的部分,此时的支承力为静定状态的。而2个辅助支撑点是为了防止使用中的高精度大理石划线平台因重心偏移发生倾覆而设置的,可以有效的防止因负载过大过重而产生有害变形。

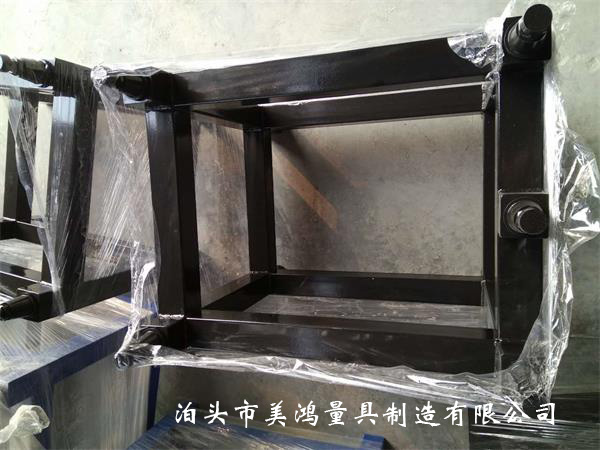

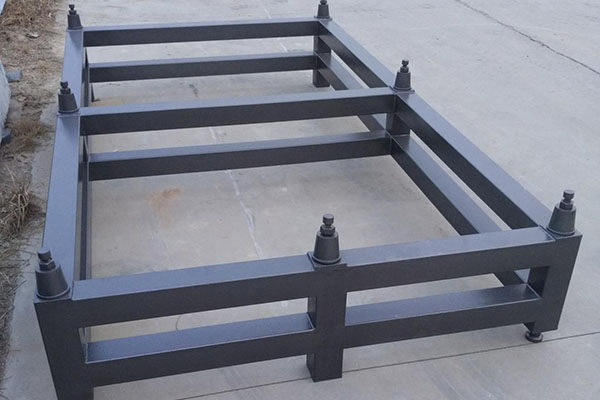

在大理石平台支架上可以看出,其支架的辅助支撑面与主支撑面不是在同一平面上的,这样可以便于调整辅助支撑点的支反力的。大理石划线平台的配套支架一般为方钢焊接而制的架子,底部是4条腿,而上面则是5个支撑点。
像一些大理石划线平台规格比较大的,配套的支架则会有5条腿,在这当中有2条腿的底部是可以调整的,而上面就是会是只有5个支撑点了。主支撑点的增加,其辅助支撑点的数量也会随着增加的。0级花岗石划线平台支架的样子不单是普通的架子,还可以做成箱体式的或者抽屉式的,只是外观发生了改变,其主支撑点和辅助支撑点的作用和数量是不会发生任何改变的。
